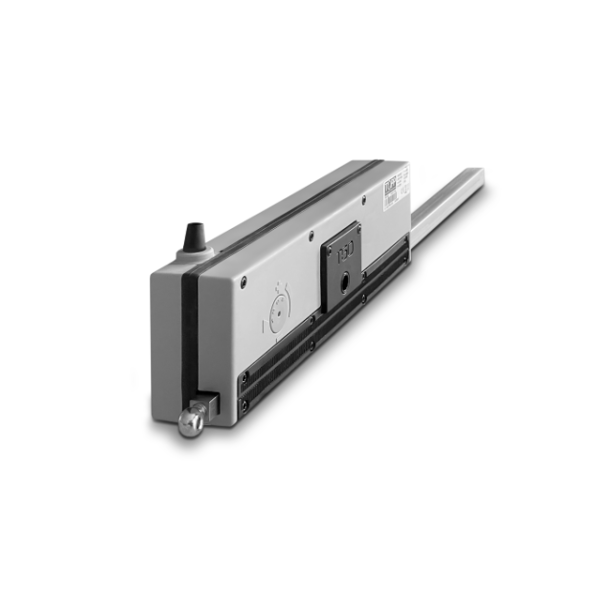

TOPP T50 kædemotor 230V/24V

Pris fra 975,00 DKK

(inkl. moms)

Ingen bedømmelse
Tilvalg
  • Specielle ønsker til bestillingen

    Har du nogle specielle ønsker til din bestilling, kan du skrive dem her.

stk.

Lineær elektrisk aktuator, Topp model T50, med selvjusterende drejebevægelse og kæde, komplet med beslag og monteringstilbehør til hængende vinduer.



Tilgængelig ved 230V 50Hz eller ved 24V DC. Maks. gældende kraft 500N, maks. kæde 1000mm +/- 20 mm.



Justerbar kæde omkring hver 50 mm ved hjælp af ekstern justeringsvælger.



Forindstillet til mekanisk tilslutning af 2 eller flere trykpunkter ved transmissionsstang.



S-versionen til samtidig synkronisering og drift af flere aktuatorer installeret på et enkelt vindue (uden tilslutningsstang) til rådighed på forspørgsel.



Produktet er CE-mæket.



Der findes 4 størrelser fra 320mm og op til 1000mm



T50S med kædelængden på 1000mm, har en pre-installeret elektronisk kort til synkronisering imellem 2 aktuatorer



Produktet indeholder:



1 x T50 motor - 3C2*0**



1 x Vinduesforbindelsessæt (sommerfugle beslag) - 3C2001



1 x Aktuator støtte beslags sæt - 3C2010



1 x Installations og brugermanualer



1 x Klæbende advarselsplade



Bemærk: Tilbehør og reservedele der ikke allerede følger med i pakken, sælges seperat. Kan bestilles i tekstfeltet nedenfor. Er det kun reservedele du leder efter, så kan du kontakte os



Andet tilbehør:



Forbindings ring imellem forbindelsesstængerne til 3 trykpunkter - 1C2804



Stangstops tilslutning - 0A0483

Model T50 230V, T50 24V
Strømforsyningsspænding 230V ~ 50Hz, 24V DC
Maks. anvendelige belastning i tryk 500N
Maks. gældende belastning for tandem version (1 master + 1 slave) 700N
Maks. gældende belastning for tandem version (1 master + 1 master) 500N
Maks. gældende belastning for tandem version (1 master + 2 slaver)* 450N
Distance imellem 2 skubbe punkter Maks. 2,4m - min 1m (1,5m imellem 2 masters)
Tilgængelig kæde (+/- 20mm) T50 mod. 320 150 - 200 - 250 - 320 - 400 - 450 - 500mm
Tilgængelig kæde (+/- 20mm) T50 mod. 500 180 - 280 - 370 - 470 - 560 - 650 - 750mm
Tilgængelig kæde (+/- 20mm) T50 mod. 750 Justerbar på efterspørgsel
Tilgængelig kæde (+/- 20mm) T50 mod. 1000 150 - 200 - 250 - 320mm
Absorberet strøm 0,3 A, 1,4 A
Åbne/lukke hastighed 18 mm/s, 10 mm/s
Varighed af inaktiv kæde (kæde/åbne - lukke hastighed)
Dobbelt isoleret Ja, - (ved 24V version)
Servicetype S2 af 4 min
Driftstemperatur -5°C +50°C
Beskyttelses klasse IP 55
Parallel forbindings mulighed Ja
Kædens ende Encoder
Dimensioner fra 610 op til 1030x62x94 mm
*Bemærk Betjening op til 6 aktuatorer på samme vinduesramme er mulig med transmissionstang. Kontakt os for at høre om placeringen af skubbe punkterne og beregning af stødkraften.
